一、工作原理

风道加热器的核心工作原理基于电能→热能转换与强制对流换热的协同作用，通过以下三个关键环节实现空气高效加热：

1.能量转换机制

电热元件（电阻丝、电热管或PTC材料）通电后产生焦耳热，将电能转化为热能。耐高温不锈钢管内的电阻丝通过导热绝缘的结晶氧化镁粉传递热量，使加热管表面温度快速升至300-800℃工作范围。

2.强制对流换热

风机驱动冷空气以2-15m/s流速流经加热元件阵列，通过三种传热方式完成热量交换：

热对流：空气直接接触加热元件表面，吸收主要热量（占比>70%）

热传导：气流与金属翅片/管壁接触传导升温

热辐射：高温元件向周围空气辐射红外能量（占比<10%）

3.智能动态调控

温度传感器实时监测出口空气温度，PID控制器根据设定值动态调节加热功率（通过SSR固态继电器调节通断比例）或燃料供应，形成闭环反馈控制，控温精度可达±1℃。

二、核心技术体系

1.流体动力学优化技术

CFD仿真设计：采用计算流体动力学技术建立三维数字模型，通过速度云图、温度场分析精准识别气流死角与短路区域，优化导流板布局，确保风速分布均匀性偏差<5%。

风道结构创新：

折流板阵列：设置多级扰流元件延长气流滞留时间30-50%

变截面设计：采用渐扩/渐缩风道降低局部阻力损失

均风孔板：在加热区入口设置多孔板，使气流速度场均匀性提升至95%以上

2.高效热交换技术

加热元件强化：

高导热材料：镍铬合金（导热系数>60W/m·K）替代传统铁铬铝材料

翅片化设计：螺旋形或直翅片结构使换热面积增加3-8倍，热流密度提升至25W/cm²

表面微纳处理：涂层技术增强辐射发射率至0.9以上

保温隔热系统：采用陶瓷纤维（耐温1200℃）或气凝胶毡（导热系数0.018W/m·K）作为保温层，外壳表面温度控制在50℃以下，热损失<3%。

3.智能控制技术

多段分级加热：将加热器分为2-4个独立控制段，根据负荷需求逐级启动，避免全功率冲击，节能率达15-20%。

变频协同控制：通过变频器同步调节风机转速与加热功率，在低负荷工况下可降低能耗40%以上。

预测性控制算法：基于历史数据与负载预测，提前调节功率输出，减少温度超调量至±0.5℃以内。

4.安全冗余技术

多重保护机制：

超温保护：三级独立温度开关（90℃、110℃、150℃）串联互锁

断流保护：压力开关监测风压低于50Pa时自动断电

接地漏电保护：绝缘电阻>100MΩ，漏电流<30mA

防火设计：加热元件与风道壁保持>20mm安全间距

三、性能提升关键技术 提高加热速度的综合策略

元件优化 镍铬合金+翅片化设计 升温时间缩短30%

风道改进 减少弯折，优化导流角 风阻降低25%

风机升级 后倾式离心风机（效率>85%） 循环风量提升20%

预热系统 余热回收或元件预热 启动时间减少40%

智能控制 PID+前馈补偿算法 稳态精度达±0.5℃

热效率计算与优化 热效率计算公式：

η= P 输入 Q 有效  = P 电 1.2×V×ΔT  ×100%

其中： V ：风量（m³/h） ΔT ：温升（℃） P 电 ：输入电功率（W）

工程优化目标：通过上述技术综合应用，现代风道电加热器热效率可达92%-96%，较传统设备提升10-15个百分点。

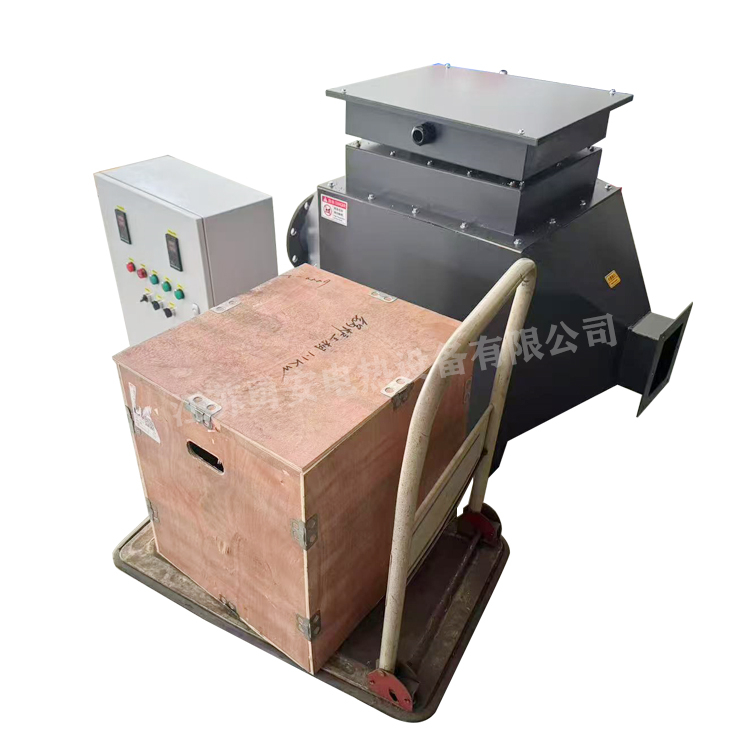

四、典型结构组成

一个完整的风道加热系统包含五大模块：

加热模块：电热管阵列/燃烧室+热交换器

动力模块：离心风机（风量500-50000m³/h可选）

导流模块：风道壳体（镀锌板/不锈钢）、折流板、均风板

保温模块：陶瓷纤维/岩棉保温层（厚度50-100mm）

控制模块：PLC控制器、温度传感器（PT100）、SSR/接触器、人机界面

五、应用场景适配

工业干燥：集成大风量风机（风速5-10m/s），功率密度15-20W/cm²

空调采暖：低噪音风机（<65dB），分段控温，功率密度8-12W/cm²

废气处理：耐高温腐蚀材质（321/310S不锈钢），温度可达800℃

洁净室：无死角设计，表面抛光Ra<0.8μm，符合ISO 6级洁净标准 风道加热器已从单一加热设备演变为集热工设计、流场优化、智能控制于一体的系统化解决方案，在双碳目标驱动下，正朝着更高效率、更低排放、更智能化方向演进。
